Postprzez litak1 » 26 stycznia 2013, 18:28

Moja lampka ksenonowa która będzie odpalana po raz pierwszy :D tutaj w obudowie
Obrazek

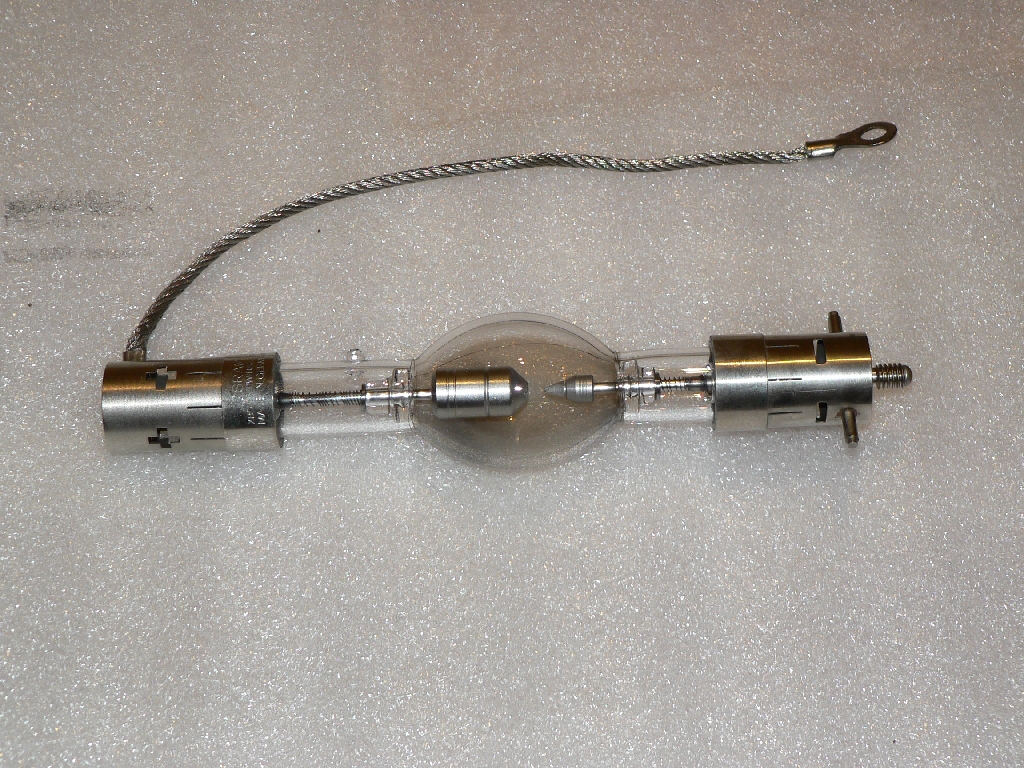

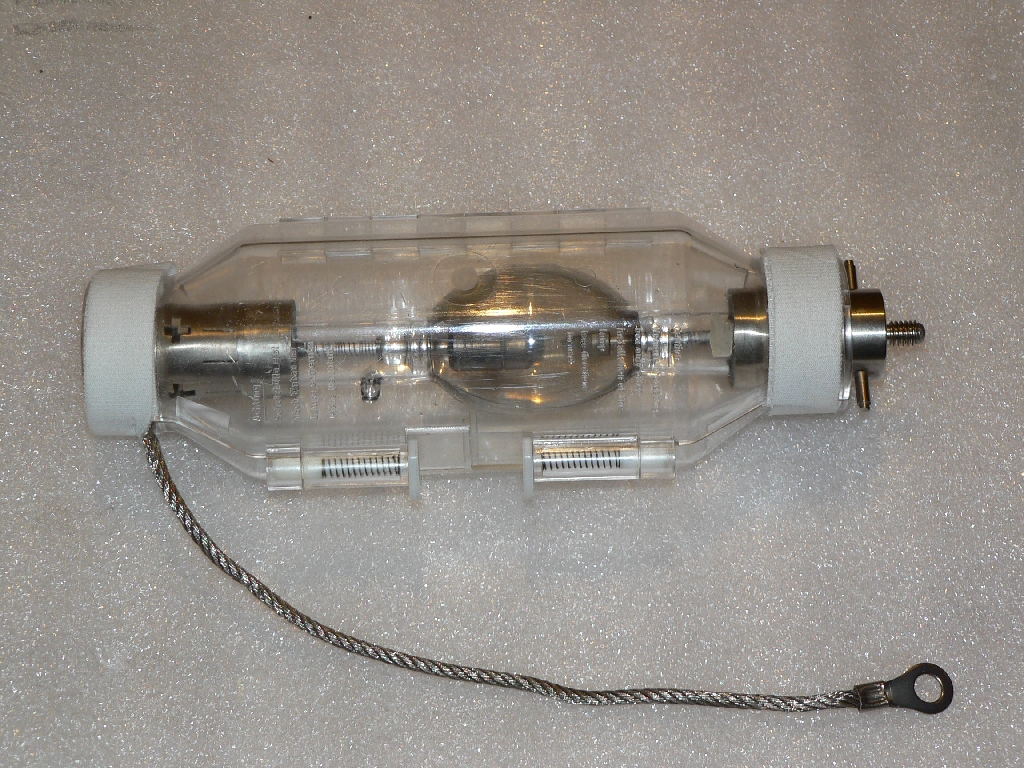

tutaj ostrożnie zdjąłem obudowę,tylko do zrobienia zdjęcia jest to OSRAM XBO HSC OFR 1600W( Horizontal Short Cable Ozone Free )
Obrazek

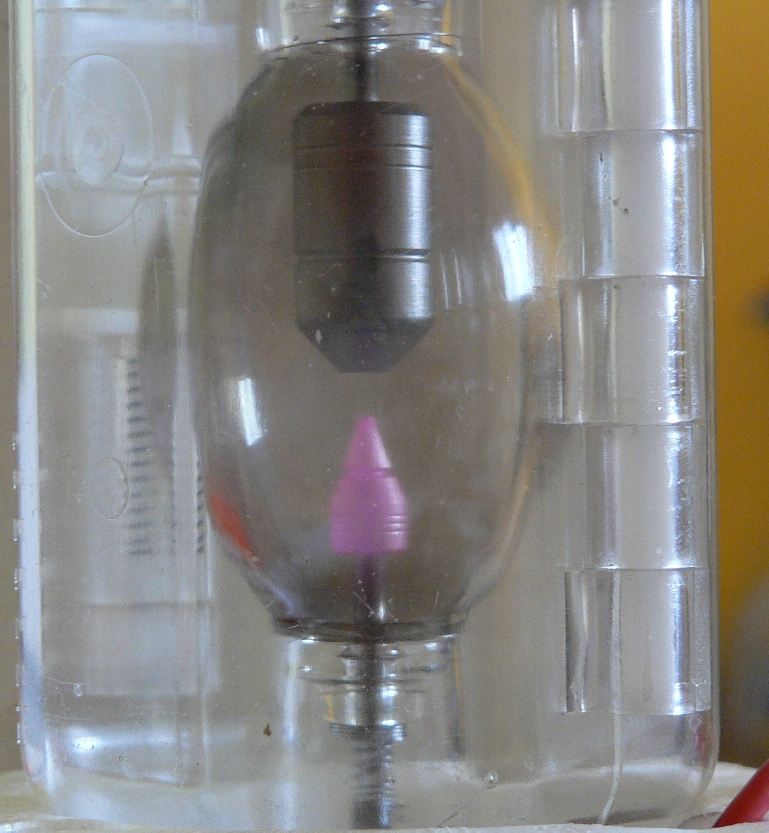

XBO HSC OFR 1600W start lampy (iskrzenie bez łuku)
Obrazek
Obrazek
Lampa jest bardzo trudna do odpalenia tak jak pisałem już wcześniej, iskry muszą być bardzo mocne i podawane z dużą częstotliwością.

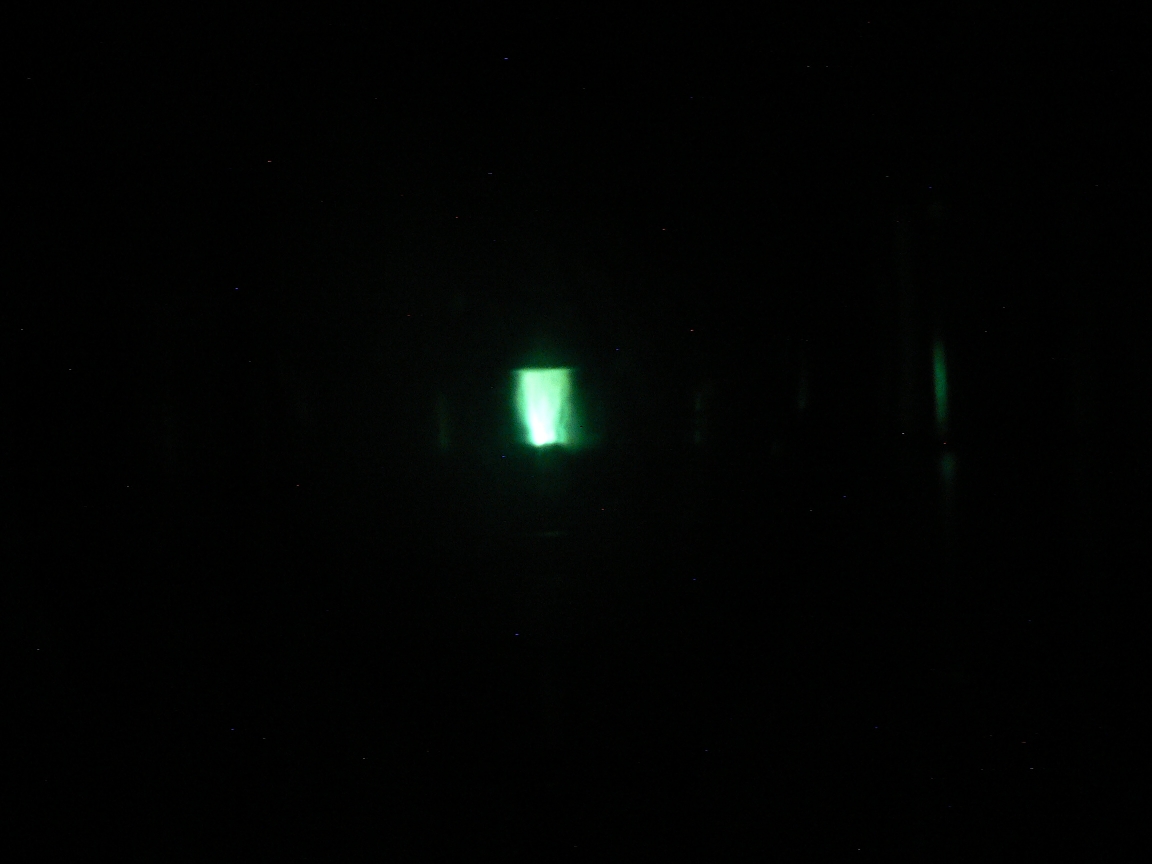

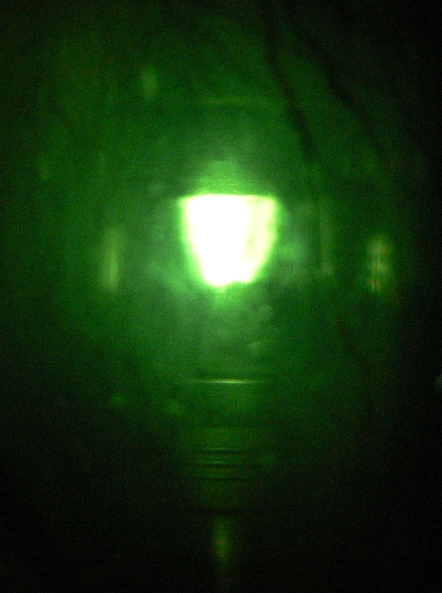

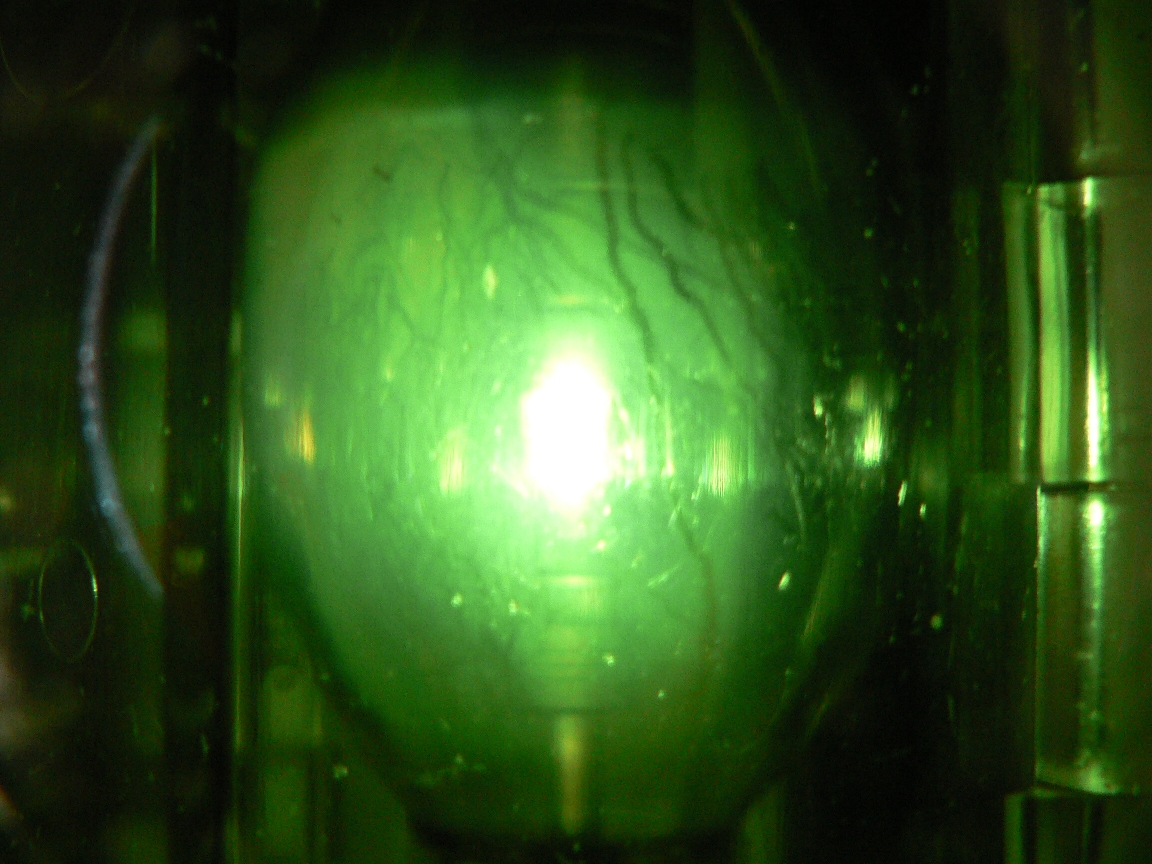

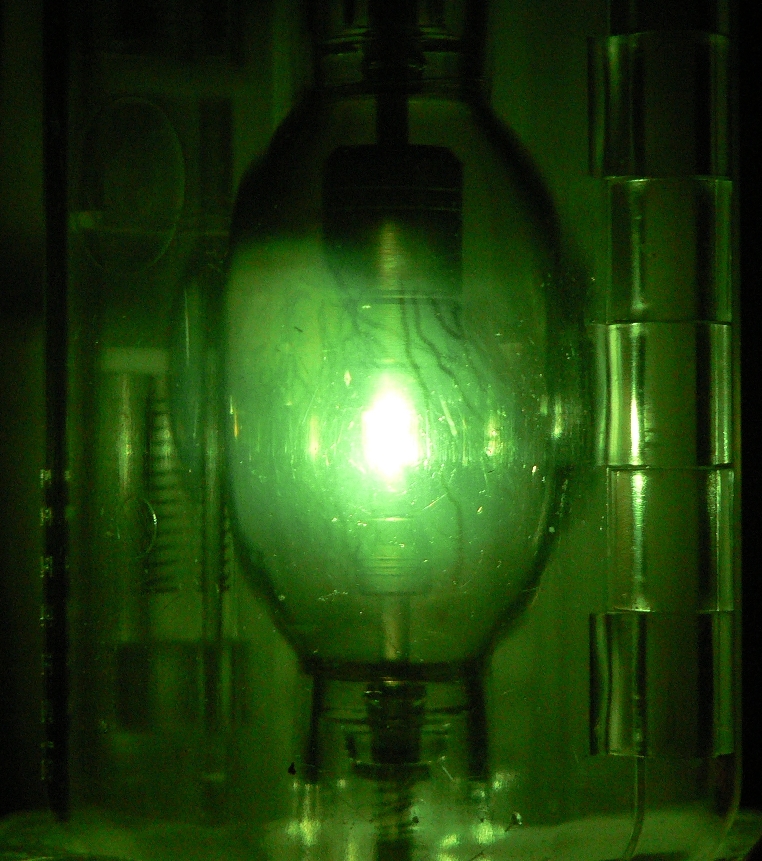

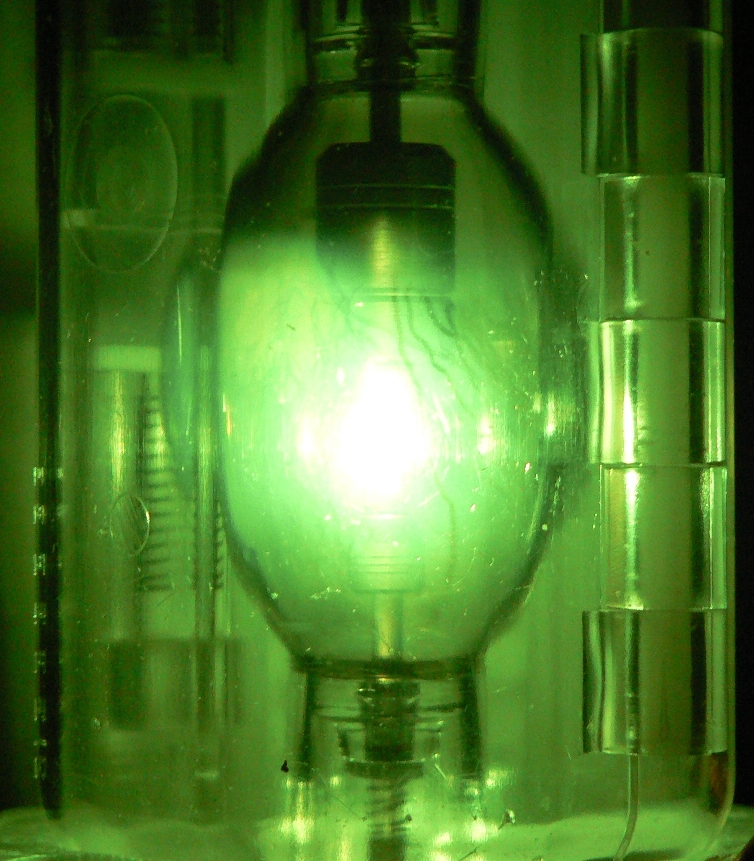

Lampa świecąca ,narazie na prądzie około 20A z powodu odpalania w osłonie oryginalnej bez chłodzenia, narażenia na promienie UV oraz przez zasilacz i dławiki które po kilkunastu sekundach są gorące.Bardzo ciężko zrobić zdjęcia tej lampy z powodu ogromnej światłości łuku ksenonowego tutaj przez filtr spawalniczy i jeszcze prześwietlone.
Obrazek
Obrazek
Obrazek
Obrazek

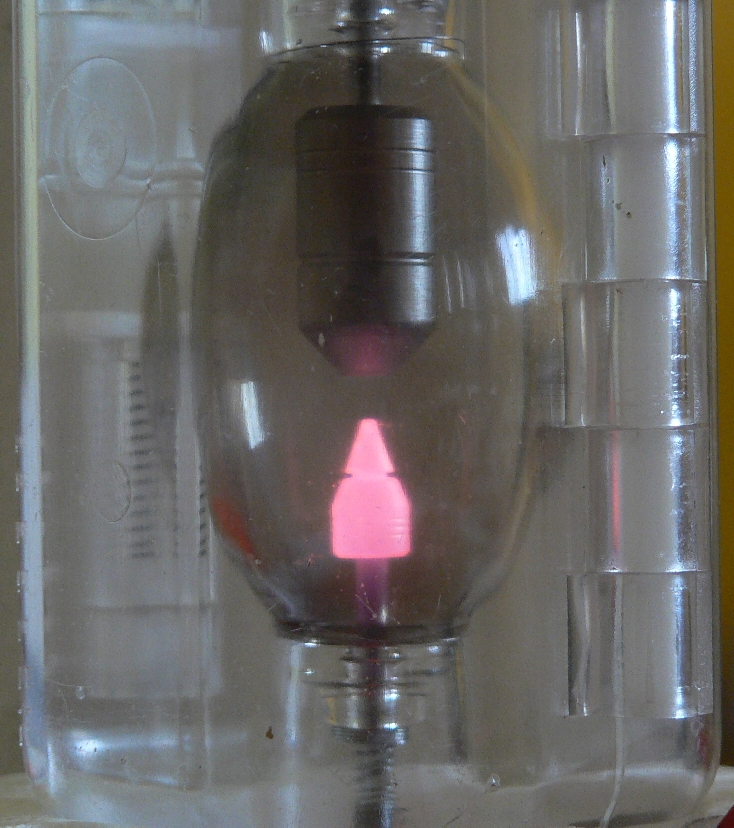

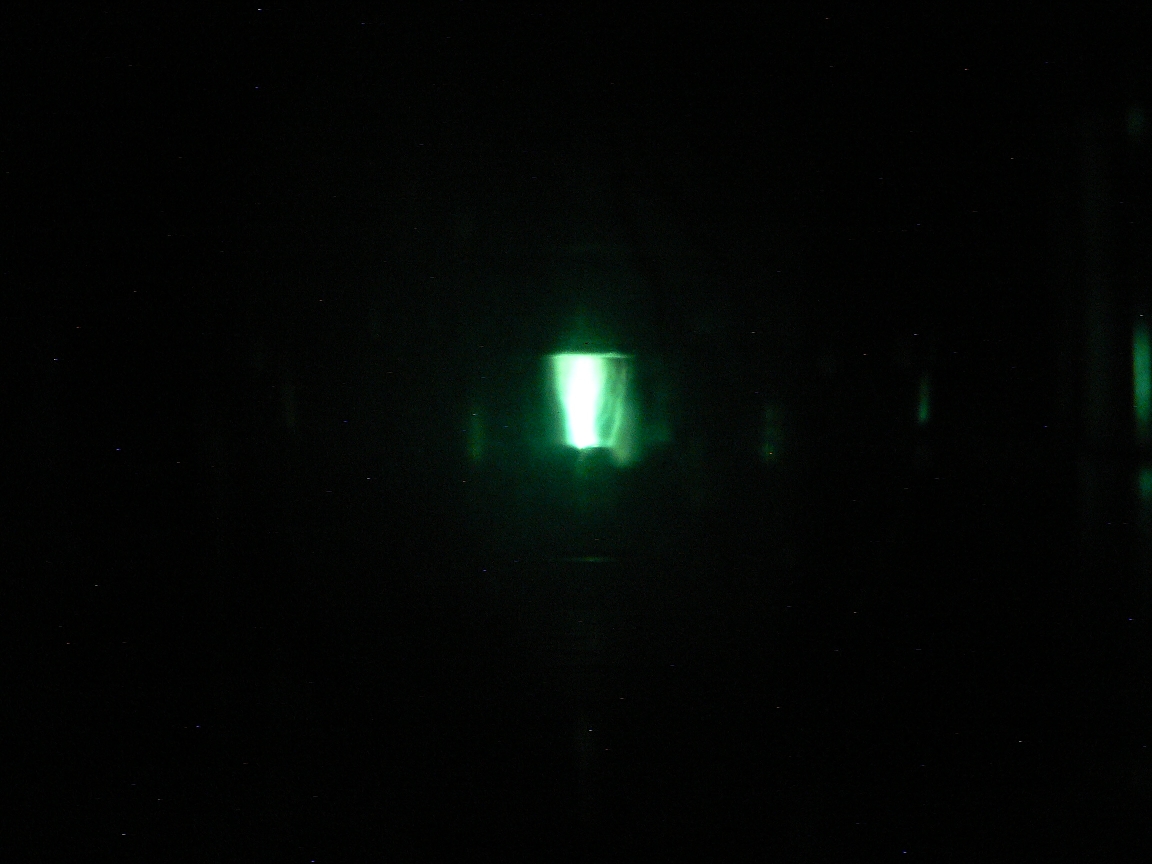

Lampka po pracy około 20 s jak widać katoda już się mocno rozgrzała anoda jeszcze nie zdąrzyła
Obrazek
Obrazek

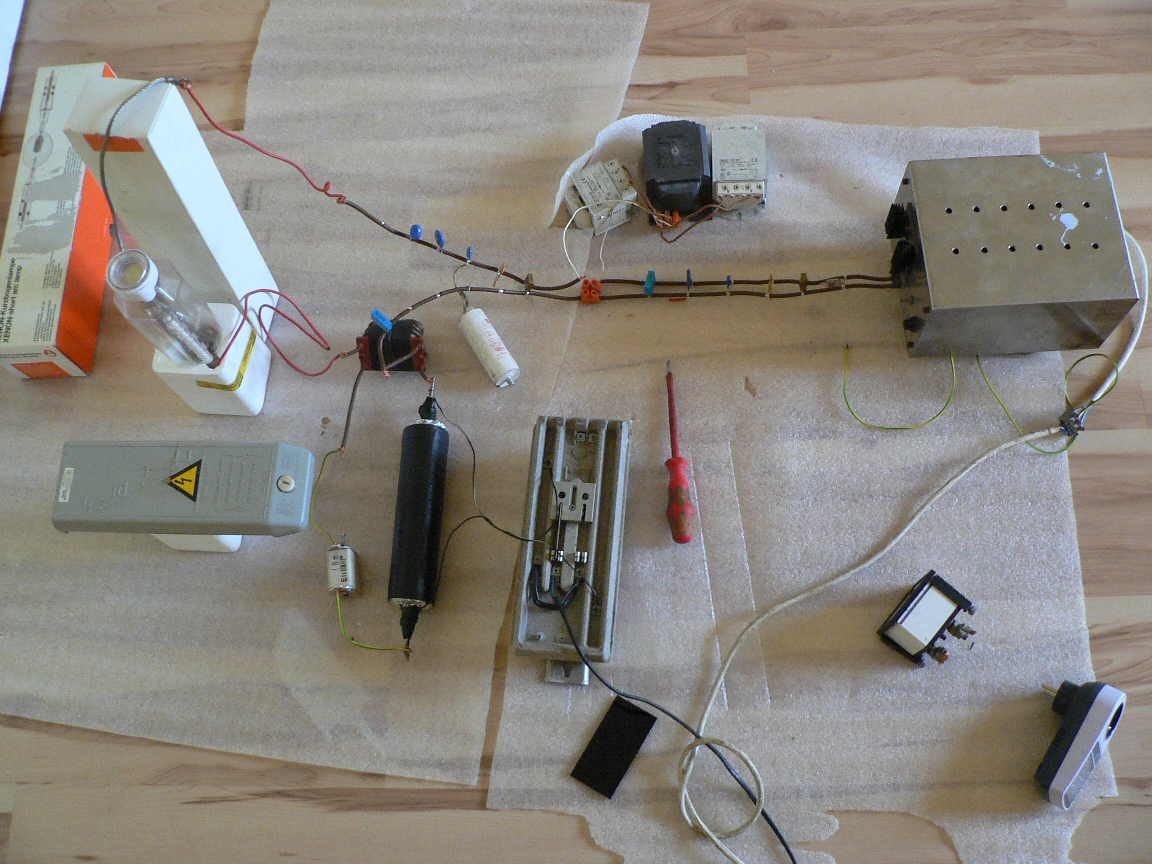

Mój prymitywny układzik :lol:
Obrazek

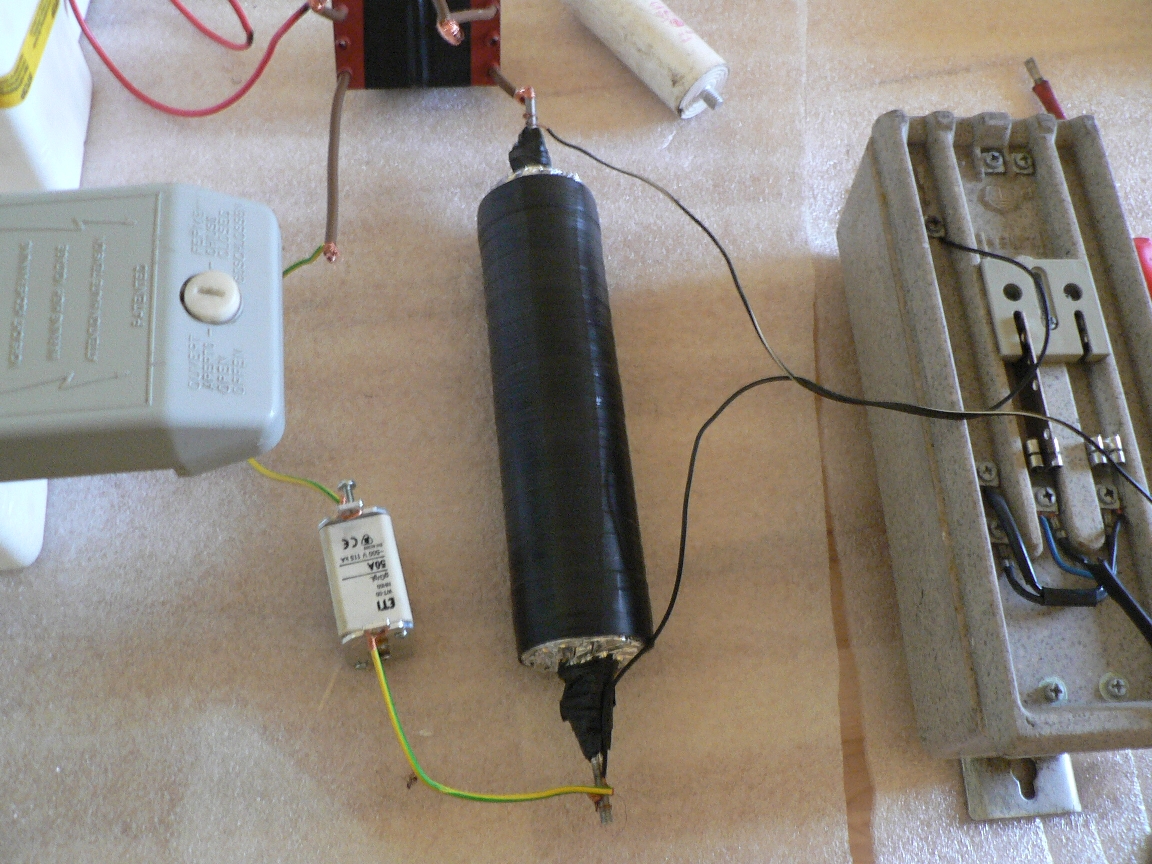

kondensatorek nawinięty wg schematu opisanego już wcześniej :D nadal, działa zasilany transformatorem do neonów, ten bezpiecznik to prosty iskrownik
Obrazek

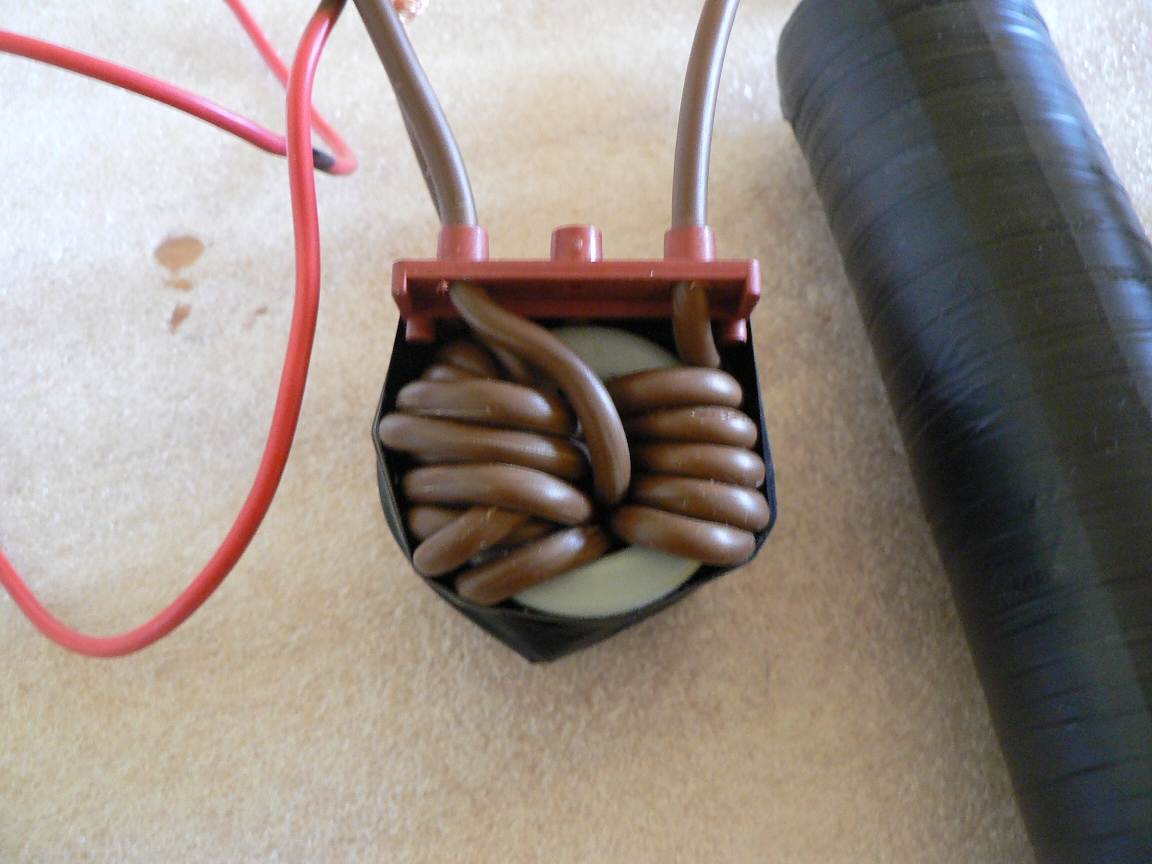

trafo impulsowe przekazujące impulsy HV na obwód prądu stałego
Obrazek

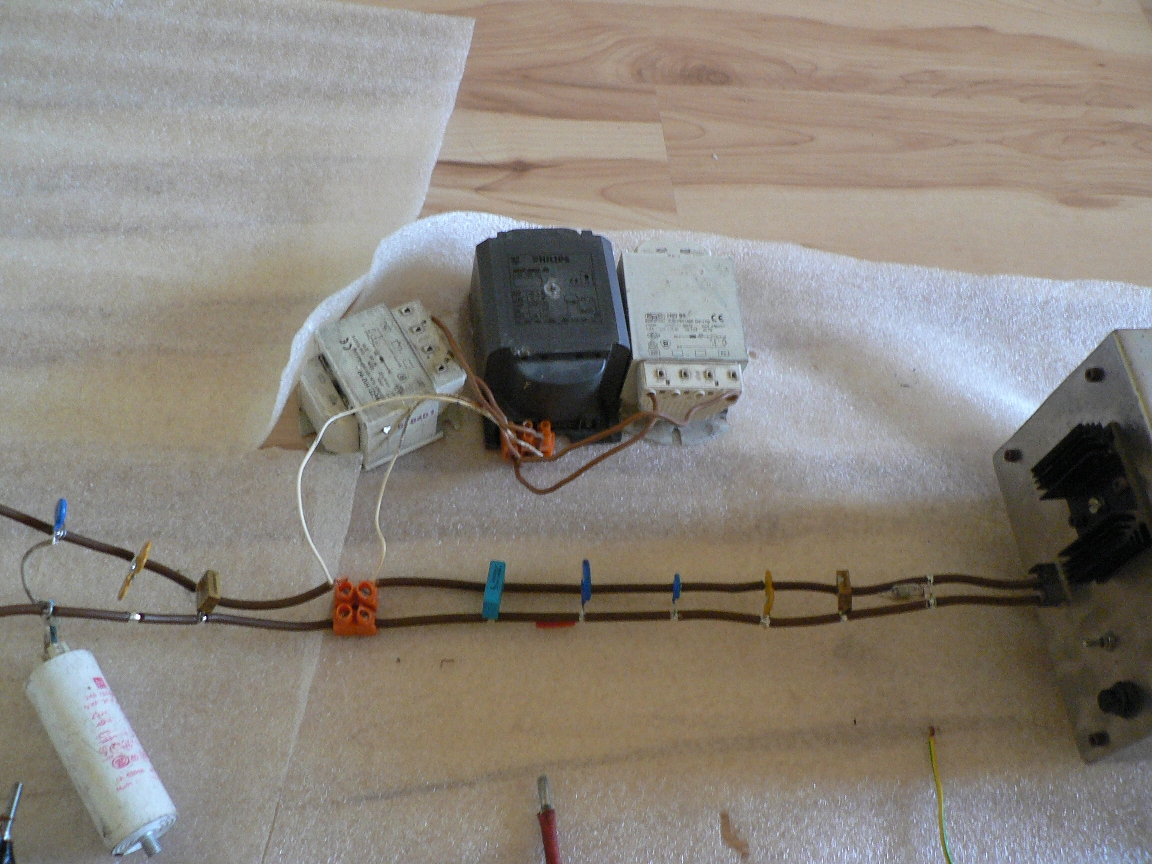

Dławiki do lamp ograniczające (oporowo) prąd zasilacza i uderzenie prądowe kondensatora w zasilaczu który ma bardzo dużą wartość 47000uF 80V (mógłby rozerwać lampę) Widoczny kondensator w układzie dc to 20uF 400V jest niezbędny do odpalenia lampy gdyż wzmacnia znacząco iskrę zapłonową musi być podłączony za dławikiem . Są też warystorki :D :D całkiem sporo :lol: to dla zabezpieczenia mostka prostowniczego w zasilaczu pewnie wystarczyłby jeden ale bałem się i :roll: zrobiłem stopniowanie, później jednak część odłączyłem
Obrazek

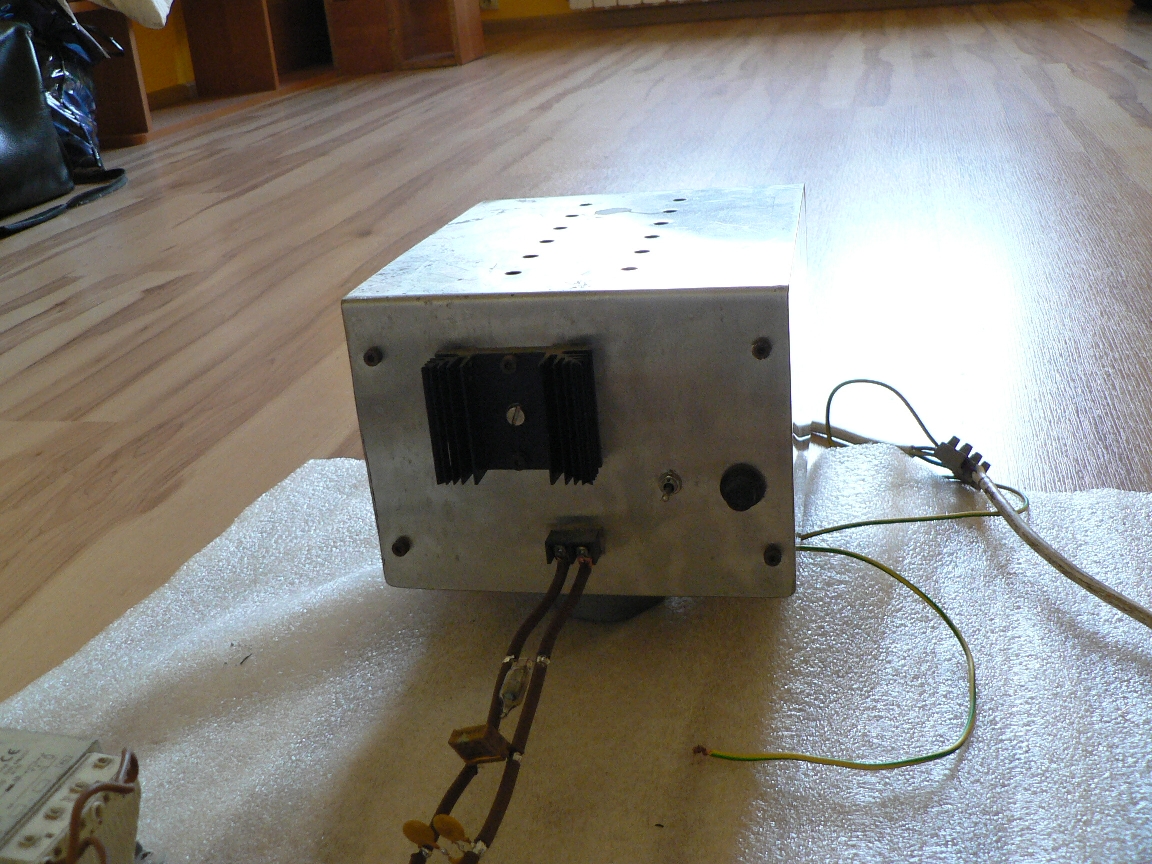

mój zasilaczyk zrobiony już nieco wcześniej, pierwotnie do wzmacniacza audio jednak okazał się zabójczy dla tranzystorów mocy za duża "twardość" prądu i uderzenie z kondensatora (potrafił rozerwać bezpieczniki szklane i tranzystory gdy coś poszło nie tak :oops: napięcie jałowe 81V)
Obrazek
jak już pisałem światła tej lampy raczej nie można porównywać do lamp znanych mi wcześniej najbardziej podobne do mocnego słońca w południe, lecz widząc po niektórych tkaninach i białym papierze zawiera dużo wiecej UV od słońca mimo że ozonu nie wytwarza wogóle (wersja OFR)
